四索多瓣抓斗

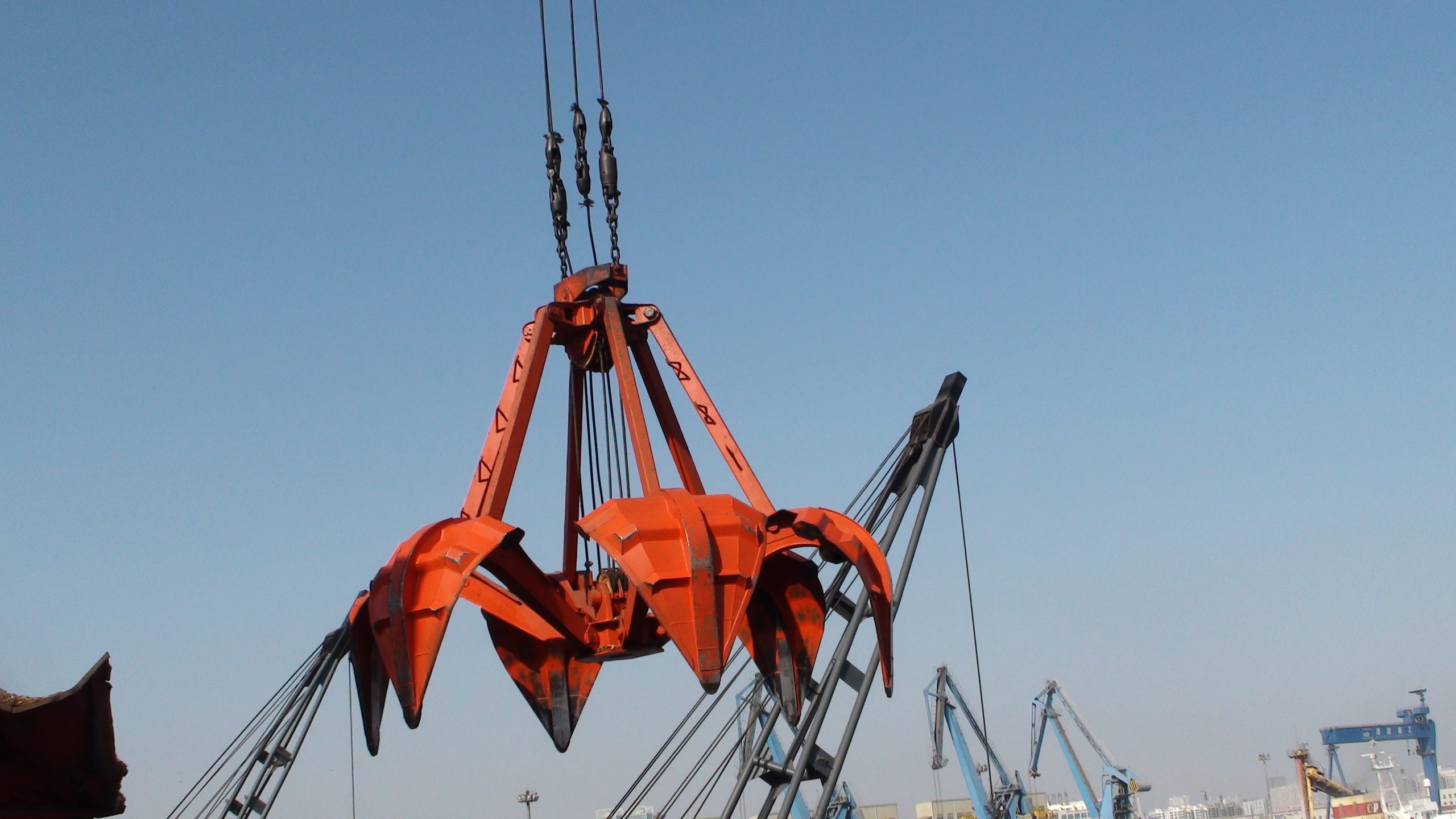

四索多瓣抓斗是一种高效的工具,它可以在任何恶劣的情况下代替人力装卸生铁、矿石、熟料、垃圾、木屑等块状货物。 也可用于疏浚中装载石料。 桔皮抓斗的特点是结构简单,开合装置新颖,操作方便。 目前,这种抓斗广泛应用于港口、航运、矿山、冶金、建筑、垃圾处理厂,并批量出口。 为了装载废钢和垃圾,果皮通常设计为半封闭式。

介绍

四索多瓣抓斗是一种能在各种恶劣环境下从事矿石、废钢、镍矿、生活垃圾、木片等散货装卸的有效工具。对一些鹅卵石比较多的河道,还可用于河道疏浚。抓斗结构简单,操作方便,能在各种状态下准确地完成启闭动作。抓斗采用三维虚拟设计,并采用ANSYS对抓斗主要零部件进行强度分析及校核,自重分配更加合理,使用寿命更长。抓斗适用于双卷筒起重机装卸散货,抓斗上配有起重链可以直接与起重机起升绳连接,钢丝绳头部连接形式可以根据起重机要求定制。多瓣抓斗用于抓取大块废钢或生活垃圾时,为方便齿尖的插入,一般斗瓣设计成半开式。

参数

型   号 斗容m3

(安息角)

物料容重t/m3 自重t

(倍率)

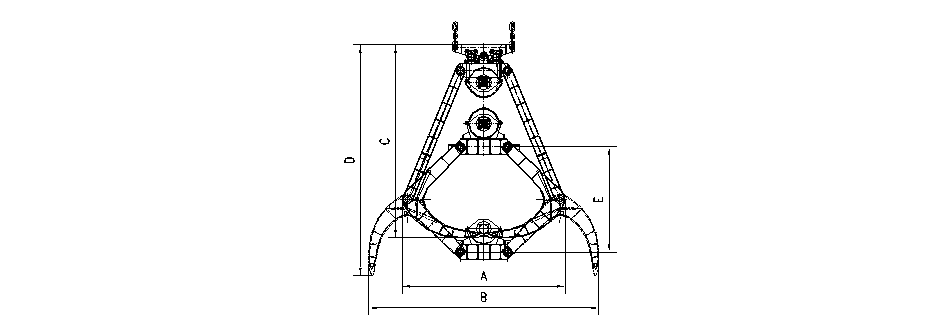

外形尺寸(mm) 滑轮直径(mm) 使用高 度(m) 钢丝绳直径(mm) 额定起重量t
A B C D E
CD5[3]2.5 3(400) 1 2.5(3) 2773 3672 3155 3729 1670 400 8.5 16 5
CD10[2.1]5.4 2.1(400) 2.2 5.4(4) 2460 3519 3259 3918 1467 560 9.5 21.5 10
CD10[5]5.5 5(400) 0.9 5.5(3) 3300 4310 3626 4327 1840 560 9.5 21.5 10
CD16[2.9]7.8 2.9(300) 2.8 7.8(5) 3480 4247 3545 4305 2147 560 15 28 16
CD16[3.5]6.2 3.5(300) 2.8 6.2(4) 3000 4264 3626 4296 1912 560 12 28 16
CD16[4.2]6.8 4.2(300) 2.2 6.8(4) 3140 4430 3739 4464 2040 560 12.5 28 16
CD16[5.5]7.2 5.5(300) 1.6 7.2(4) 3740 4614 4045 4975 2263 560 14 28 16
CD16[6.5]7.6 6.5(350) 1.35 7.6(4) 4000 4825 4014 5040 2358 560 14.5 28 16
CD16[8]8 8(400) 1 8(3) 4100 5425 4213 5239 2458 560 13 28 16
CD16[14]8.5 14(400) 0.5 8.5(3) 3970 6047 4627 5109 2027 560 11.5 28 16
CD20[4]8 4(350) 2.8 8(5) 3680 4307 3985 4936 2063 650 15.5 28 20
CD20[5]8 5(350) 2.5 8(5) 3300 4549 3996 4644 1790 650 14 28 20
CD20[8.5]8.8 8.5(350) 1.3 8.8(4) 4300 5123 4354 5488 2598 650 16 28 20
CD25[4.5]10.5 4.5(250) 3.2 10.5(5) 3600 5285 4282 4877 1952 720 14.5 32 25
CD25[6]10.5 6(300) 2.5 10.5(4) 3600 5727 4631 5279 2005 720 13.5 32 25
CD25[6.5]10.8 6.5(300) 2 10.8(3) 3800 5727 4768 5456 2255 720 12 32 25
CD25[7.5]11.5 7.5(350) 1.8 11.3(4) 4300 5151 4735 5873 2515 720 15.5 32 25
CD25[9]12 9(400) 1.5 12(4) 4340 5255 4692 5814 2494 720 17 32 25
CD25[11.5]12 11.5(450) 1.1 12(3) 4740 5885 4796 6096 2915 720 18 32 25
CD40[8]16.5 8(300) 2.8 16.5(4) 3980 5312 5209 6039 2055 920 15 40 40
CD40[10]17 10(350) 2.3 17 (4) 4180 5520 5383 6266 2200 920 15.5 40 40
CD40[12]17.8 12(350) 1.8 17.8(4) 4380 5715 5450 6400 2345 920 16 40 40
CD40[14.6]18 14.6(400) 1.5 18(3) 4780 5812 5527 6696 2602 920 15 40 40
CD40[20]20 20(350) 1 20(3) 5080 6299 5609 6819 2837 920 16 40 40

注:  1. 表内参数如有改动,不另行通知,  2.可按用户要求设计制造。

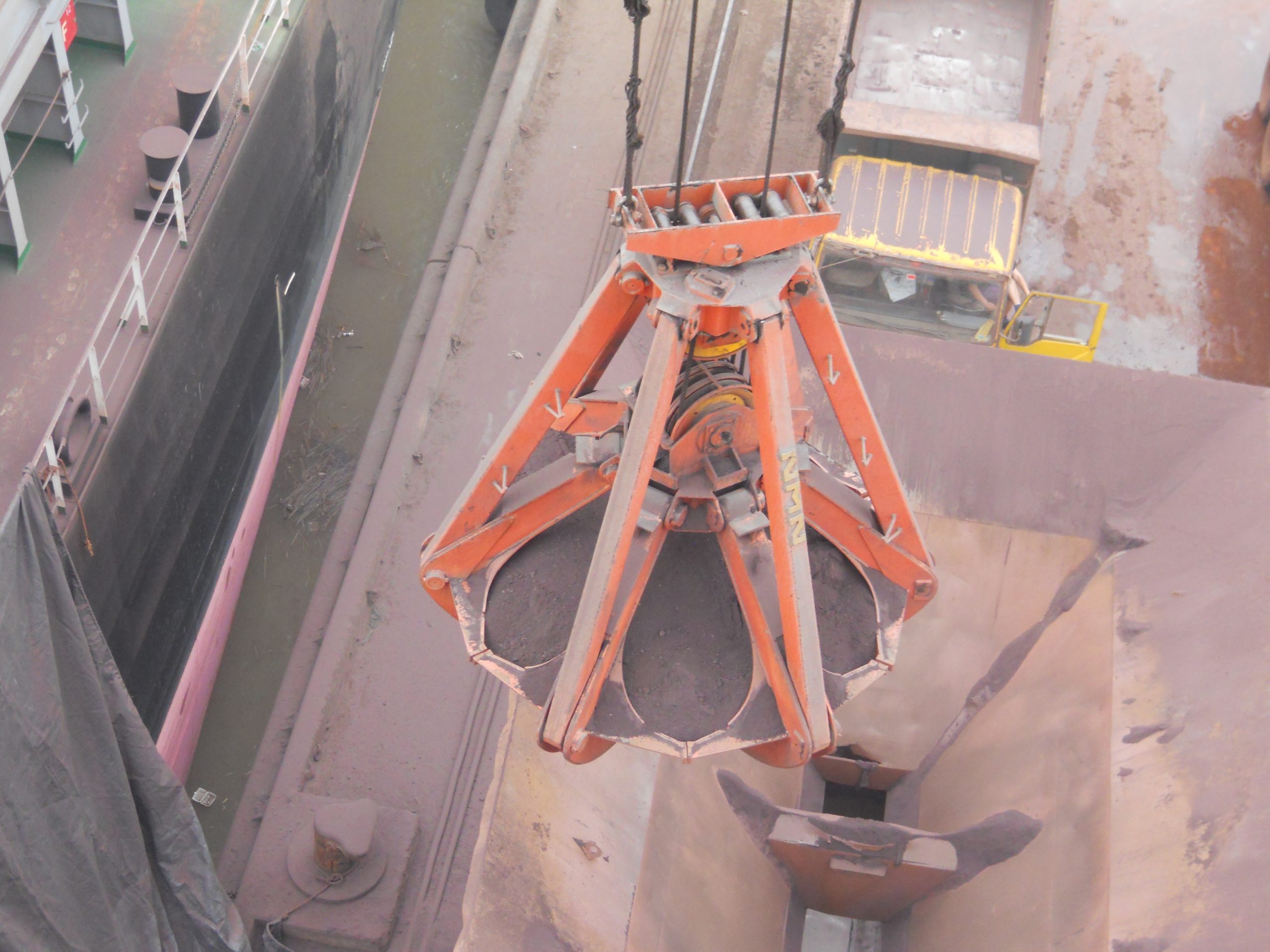

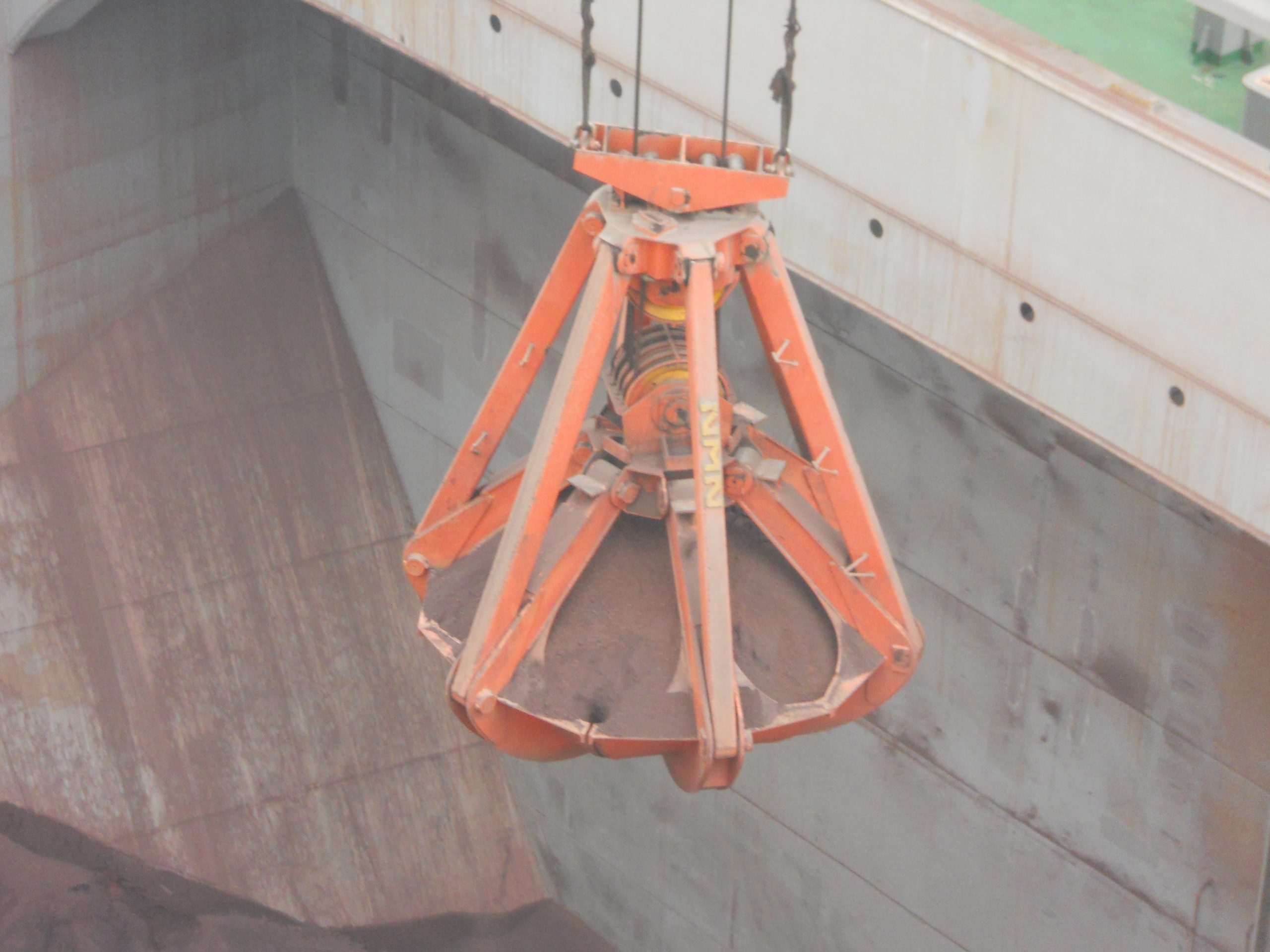

应用

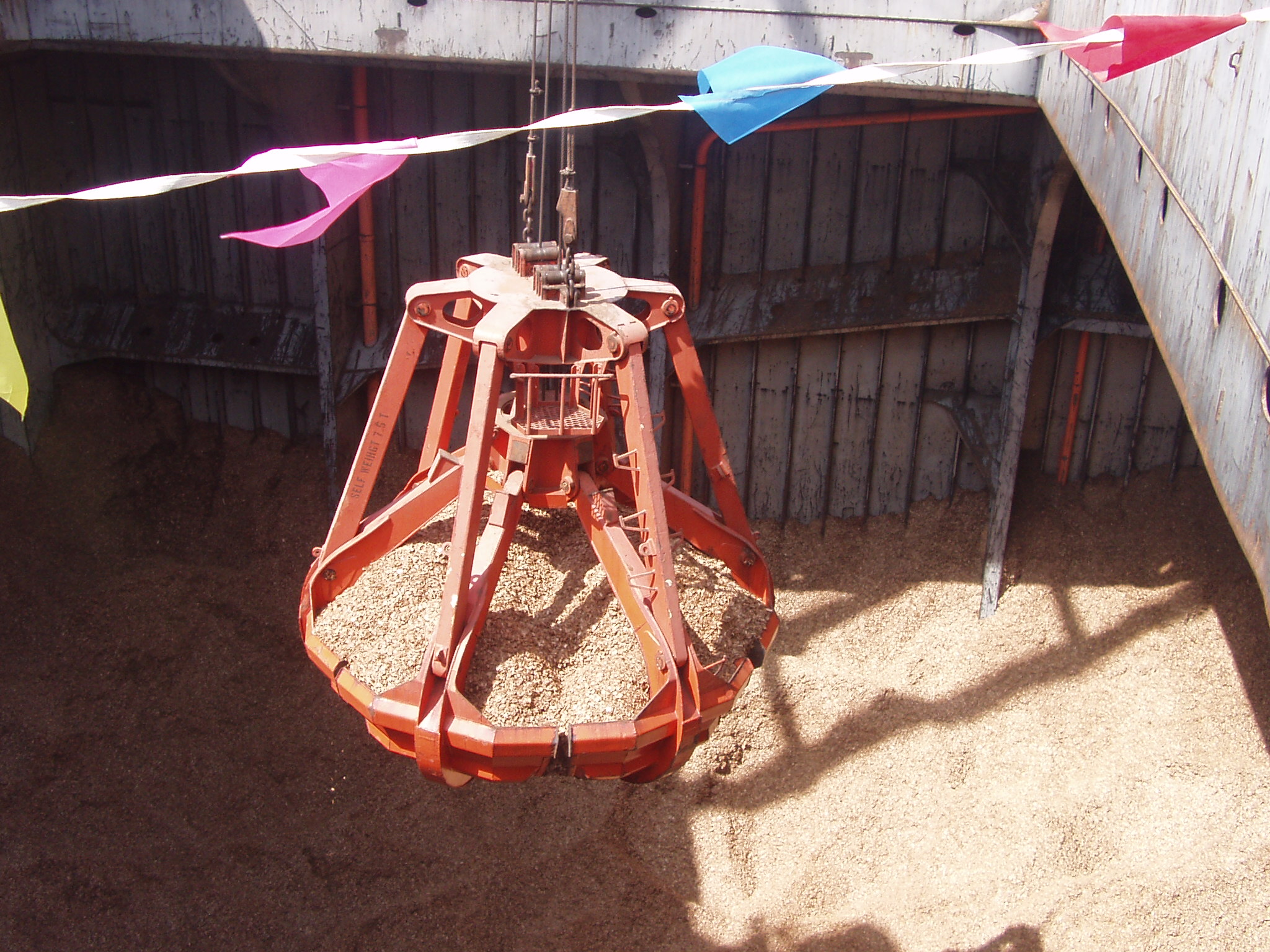

用于装载一些难以装载的货物,如石头、生铁、垃圾和木屑等体积较大的货物。
